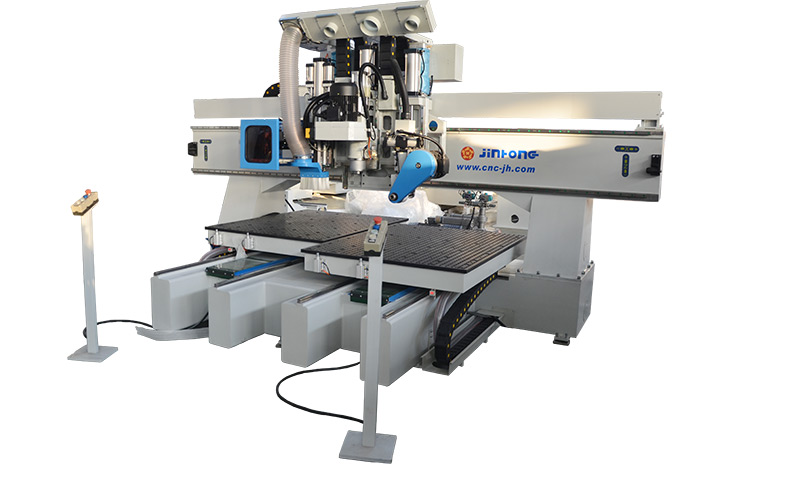

一、设备特点:
1、机床为定柱定梁工作台移动(或者龙门移动型加工中心),机械精度高、强度高,恒定性能高。
2、床身采用双层结构:基础采用矩形骨架结构,上层工作台采用单独的骨架架构,保证设备的台面的刚度(避免凹陷)增加设备的整体刚度,增加稳定性。
3、机床床身、立柱均采用低应力铸钢结构件,并采用二次退火、回火热处理工艺,保证内应力的消除,确保了机床的精度和稳定性,Z轴滑枕及传动部分为铸造结构。
4、双台面设计,节约上下工件时间,实现批量快速加工。
5、Z轴伺服带刹车功能功能,有效预防突然断电Z轴整体下滑发生各种意外的可能性。X、Y轴采用丝杠固定丝母转动模式,在高稳定性、高长径比的同时还增加了传动效率和精度。
二、系统、驱动
1、台湾新代20M A主系统。由金宏公司进行二次开发,支持鼠标键盘,支持和其他计算机互联网传输。
2、采用日本安川最新系列伺服总线控制,绝对编码技术,记忆机械原点,开机不需要重新回原点。
三、传动部分
1、选用台湾上银HIWIN滚珠式直线导轨 ,台湾TBI滚珠丝杆
2、选用台湾上银HIWIN滑块, 日本NS高速轴承。
四、润滑系统
1、选用美国独资贝奇尔润滑油泵。油泵通过系统控制自动定时定量的按照需求加油
五、控制柜、电气系统
1、控制柜完全密封,选用智能空调自动调节温度。
2、设备关键部分选用亚德客气动元件。
3、设备关键部分采用施耐德电器元件。
4、4?以下信号电源线采用知名品牌拖链高柔线
5、采用台湾上岗EUROVAC真空泵
六、设备精度
1、几何精度0.04mm/200mm 重复定位精度:≤0.03mm 工件加工精度:±0.1mm/200mm

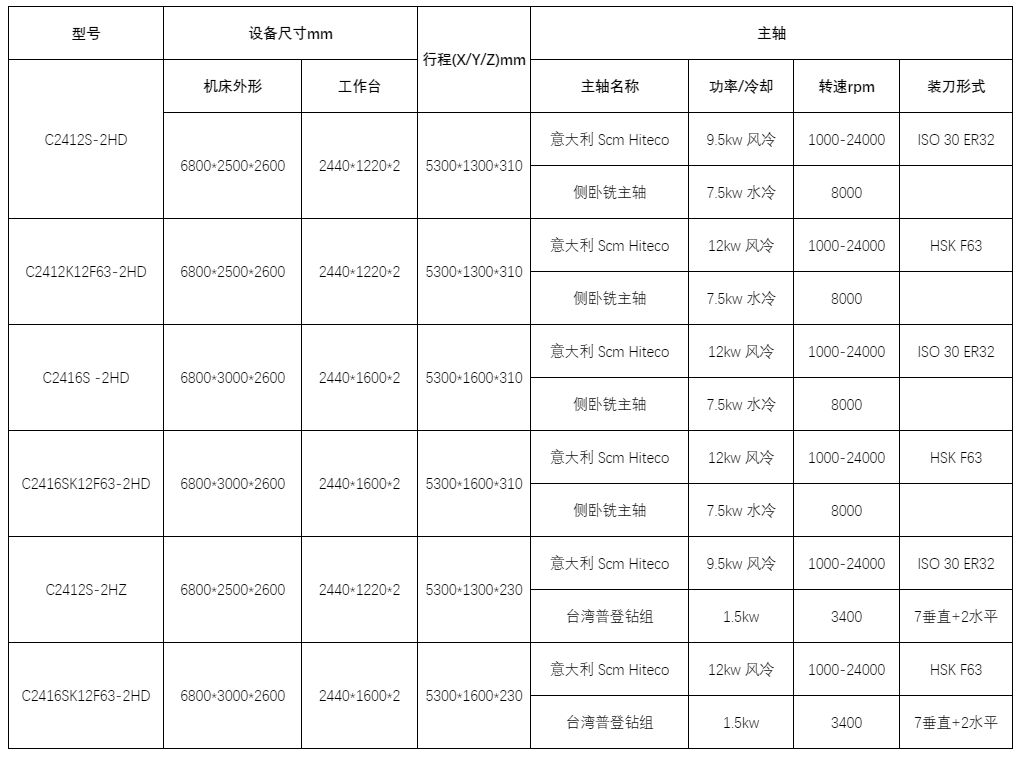

主要型号参数:
备注:中间模块 卧铣模块 、钻组模块、数控圆锯模块可选配
